AT-x510-28GTXのTips

Posted on by おきん(blog)

概要

AT-x510-28GTXを買っていろいろしたのでやったことなどを記録

スタック

スタック用ケーブル

  • fs.com DAC SFP-10G-PC01
    • 10G SFP+パッシブダイレクトアタッチ銅製Twinaxケーブル(DAC) https://www.fs.com/jp/products/74617.html?attribute=9024&id=3533123
    • SNSで動作実績を見たIntel向けを買ったところ認識されずサポートとのやりとりで何度かの修正を経て動くようになったので問い合わせから欲しいものを伝えて買った方が良いかも
    • サポートのレスポンスは良かった
      awplus#show system pluggable
      System Pluggable Information
      Port Vendor Device Serial Number Datecode Type
      ——————————————————————————–
      1.0.27 ATI SFP-10G-PC005 C2411825347-1 241129 1xCOPPER PAS
      2.0.28 ATI SFP-10G-PC005 C2411825347-2 241129 1xCOPPER PAS
  • DELL DAC-SFP-10G-3M 053HVN
    • ヤフオクで安く売っていたDellの純正品
      1xCOPPER PASとして認識されてStackに使える

      awplus#show system pluggable
      System Pluggable Information
      Port Vendor Device Serial Number Datecode Type
      ——————————————————————————–
      1.0.27 Amphenol 616740003 CN053HVN84G50GD 180416 1xCOPPER PAS
      2.0.28 Amphenol 616740003 CN053HVN84G50GD 180416 1xCOPPER PAS

スタック時のスクリプト実行

スタック時はactivateがマスターにしか効かないが、remote-loginコマンドで各スイッチに入ることでスレーブでもファン制御などのスクリプトを実行できる。

$ ssh 192.168.x.xxx
Last login: Thu Nov 28 18:23:29 JST 2024 from 192.168.x.xxx
AlliedWare Plus (TM) 5.5.1 11/02/23 04:02:28
awplus>en
awplus#remote-login 2
Type ‘exit’ to return to awplus.
Last login: Thu Nov 28 18:27:42 JST 2024 from awplus
AlliedWare Plus (TM) 5.5.1 11/02/23 04:02:28
awplus-2>en
awplus-2#activate fan.sh
awplus-2#
awplus-2#11:06:45 awplus Platform: SENSOR stack member 2 Board Base – Fan: Fan 1: Alarm c
leared. Reading:1118 Threshold:300 (Rpm)

ファン

ファン交換/増設

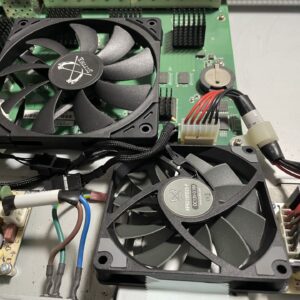

冷却と静音を両立するために12cmファンと10cmファンを搭載した。
設置場所の都合で背面吸気(AFI=AirFlow In)になるよう向きも変更している。
ファン回転数が下がるのでfaultになるがスクリプトで最低回転数(fan1_min)を下げることでアラームが消える。

使ったもの

スクリプトの例



参考

https://x.com/yuutosi_hiyuu/status/1132533633489620998

https://www.ns-koubou.com/blog/2019/05/13/x510-mod/

https://nofu.jp/wiki/network/at-x510-28gtx_tips

例のAT-X510-28GTXで遊ぶ
